Verbesserte Stabilität durch innovative Ringlock-Systemlösung
Produkteinführung
Das Ringlock-Gerüst ist ein modulares, hochfestes Stahlgerüstsystem mit rostfreier Oberfläche und stabilen Verbindungen, das schnell und sicher montiert werden kann. Das System besteht aus Standardteilen, Diagonalstreben, Fußklemmen, Hebern und weiteren Komponenten und eignet sich für verschiedene technische Szenarien wie Werften, Brücken und U-Bahnen. Das Design ist flexibel und kann je nach technischen Anforderungen kombiniert werden, um unterschiedlichen architektonischen Ansprüchen gerecht zu werden. Im Vergleich zu anderen modularen Gerüsten (wie Cuplock- und Quicklock-Gerüsten) zeichnet sich das Ringlock-System durch seine fortschrittliche Bauweise und Vielseitigkeit aus. Es findet breite Anwendung in Bereichen wie Industrie, Energie, Transport und großen Veranstaltungsorten.
Komponentenspezifikation wie folgt
| Artikel | Bild. | Gemeinsame Größe (mm) | Länge (m) | Außendurchmesser (mm) | Dicke (mm) | Maßgeschneidert |

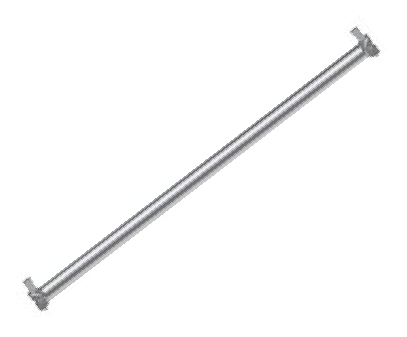

| Ringlock-Hauptbuch
|
| 48,3*2,5*390 mm | 0,39 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja |
| 48,3*2,5*730 mm | 0,73 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*2,5*1090 mm | 1,09 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*2,5*1400 mm | 1,40 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*2,5*1570 mm | 1,57 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*2,5*2070 mm | 2,07 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*2,5*2570 mm | 2,57 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*2,5*3070 mm | 3,07 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*2,5**4140 mm | 4,14 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja |
| Artikel | Bild | Gemeinsame Größe (mm) | Länge (m) | Außendurchmesser (mm) | Dicke (mm) | Maßgeschneidert |

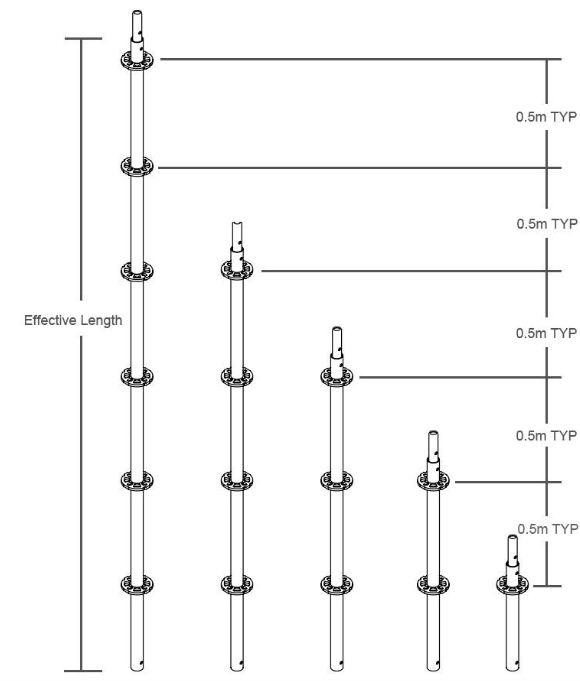

| Ringschloss Standard
|
| 48,3*3,2*500 mm | 0,5 m | 48,3/60,3 mm | 2,5/3,0/3,2/4,0 mm | Ja |
| 48,3*3,2*1000 mm | 1,0 m | 48,3/60,3 mm | 2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*3,2*1500 mm | 1,5 m | 48,3/60,3 mm | 2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*3,2*2000 mm | 2,0 m | 48,3/60,3 mm | 2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*3,2*2500 mm | 2,5 m | 48,3/60,3 mm | 2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*3,2*3000 mm | 3,0 m | 48,3/60,3 mm | 2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*3,2*4000 mm | 4,0 m | 48,3/60,3 mm | 2,5/3,0/3,2/4,0 mm | Ja |
| Artikel | Bild. | Gemeinsame Größe (mm) | Länge (m) | Außendurchmesser (mm) | Dicke (mm) | Maßgeschneidert |
| Ringlock-Hauptbuch
|
| 48,3*2,5*390 mm | 0,39 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja |
| 48,3*2,5*730 mm | 0,73 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*2,5*1090 mm | 1,09 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*2,5*1400 mm | 1,40 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*2,5*1570 mm | 1,57 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*2,5*2070 mm | 2,07 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*2,5*2570 mm | 2,57 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*2,5*3070 mm | 3,07 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja | ||
| 48,3*2,5**4140 mm | 4,14 m | 48,3 mm/42 mm | 2,0/2,5/3,0/3,2/4,0 mm | Ja |
| Artikel | Bild. | Länge (m) | Stückgewicht kg | Maßgeschneidert |
| Ringlock Einzelriegel "U" |
| 0,46 m | 2,37 kg | Ja |
| 0,73 m | 3,36 kg | Ja | ||
| 1,09 m | 4,66 kg | Ja |
| Artikel | Bild. | Außendurchmesser mm | Dicke (mm) | Länge (m) | Maßgeschneidert |

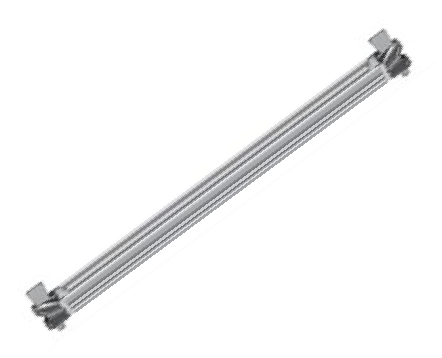

| Ringlock Doppelriegel "O" |
| 48,3 mm | 2,5/2,75/3,25 mm | 1,09 m | Ja |
| 48,3 mm | 2,5/2,75/3,25 mm | 1,57 m | Ja | ||
| 48,3 mm | 2,5/2,75/3,25 mm | 2,07 m | Ja | ||
| 48,3 mm | 2,5/2,75/3,25 mm | 2,57 m | Ja | ||
| 48,3 mm | 2,5/2,75/3,25 mm | 3,07 m | Ja |
| Artikel | Bild. | Außendurchmesser mm | Dicke (mm) | Länge (m) | Maßgeschneidert |

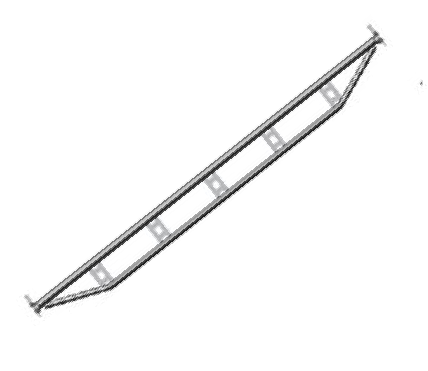

| Ringlock-Zwischenriegel (PLANK+PLANK „U“) |
| 48,3 mm | 2,5/2,75/3,25 mm | 0,65 m | Ja |
| 48,3 mm | 2,5/2,75/3,25 mm | 0,73 m | Ja | ||
| 48,3 mm | 2,5/2,75/3,25 mm | 0,97 m | Ja |
| Artikel | Bild | Breite mm | Dicke (mm) | Länge (m) | Maßgeschneidert |

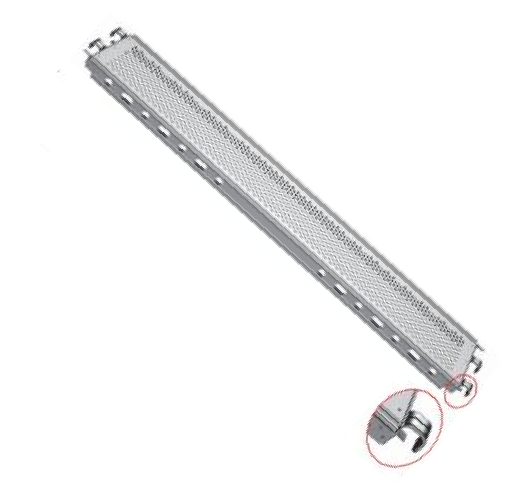

| Ringlock-Stahlplanke „O“/„U“ |
| 320 mm | 1,2/1,5/1,8/2,0 mm | 0,73 m | Ja |
| 320 mm | 1,2/1,5/1,8/2,0 mm | 1,09 m | Ja | ||
| 320 mm | 1,2/1,5/1,8/2,0 mm | 1,57 m | Ja | ||
| 320 mm | 1,2/1,5/1,8/2,0 mm | 2,07 m | Ja | ||
| 320 mm | 1,2/1,5/1,8/2,0 mm | 2,57 m | Ja | ||
| 320 mm | 1,2/1,5/1,8/2,0 mm | 3,07 m | Ja |
| Artikel | Bild. | Breite mm | Länge (m) | Maßgeschneidert |
| Ringlock Aluminium-Durchstiegsdeck "O"/"U" |  | 600 mm/610 mm/640 mm/730 mm | 2,07 m/2,57 m/3,07 m | Ja |

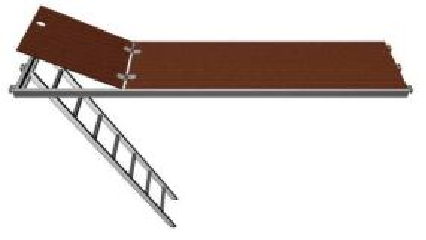

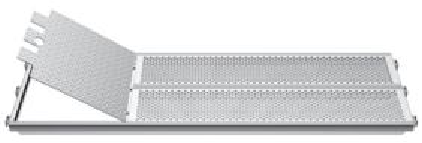

| Zugangsdeck mit Luke und Leiter |  | 600 mm/610 mm/640 mm/730 mm | 2,07 m/2,57 m/3,07 m | Ja |
| Artikel | Bild. | Breite mm | Abmessung mm | Länge (m) | Maßgeschneidert |
| Gitterträger „O“ und „U“ |
| 450 mm/500 mm/550 mm | 48,3 x 3,0 mm | 2,07 m/2,57 m/3,07 m/4,14 m/5,14 m/6,14 m/7,71 m | Ja |
| Halterung |
| 48,3 x 3,0 mm | 0,39 m/0,75 m/1,09 m | Ja | |

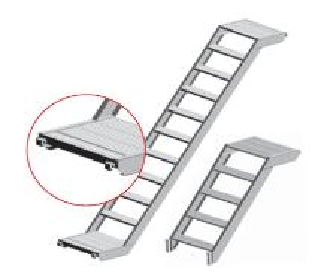

| Aluminiumtreppe |  | 480 mm/600 mm/730 mm | 2,57 m x 2,0 m/3,07 m x 2,0 m | JA |
| Artikel | Bild. | Gemeinsame Größe (mm) | Länge (m) | Maßgeschneidert |
| Ringlock-Basiskragen
|
| 48,3 x 3,25 mm | 0,2 m/0,24 m/0,43 m | Ja |

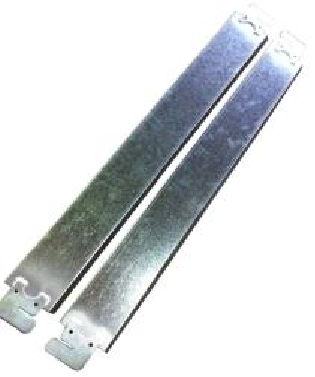

| Fußbrett |  | 150*1,2/1,5 mm | 0,73 m/1,09 m/2,07 m | Ja |

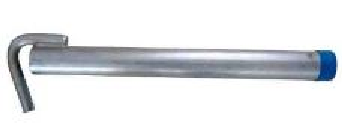

| Befestigungsanker (ANKER) |  | 48,3 x 3,0 mm | 0,38 m/0,5 m/0,95 m/1,45 m | Ja |
| Basisbuchse |  | 38*4mm/5mm | 0,6 m/0,75 m/0,8 m/1,0 m | Ja |
Vorteile und Verdienste
1. Hohe Festigkeit und Haltbarkeit
Hochwertige Materialien: Alle aus hochfestem Stahl gefertigt, mit einer Oberflächenbehandlung gegen Rost (z. B. Feuerverzinkung), die korrosionsbeständig ist und eine lange Lebensdauer hat.
Stabile Struktur: Die Ringschlossknoten sind durch Keilstifte oder Bolzen starr verbunden, mit hoher Tragfähigkeit und ohne Risiko einer Knotenlockerung. Die Gesamtstabilität ist der eines herkömmlichen Gerüsts überlegen.
2. Modulares Design, flexibel und effizient
Standardisierte Komponenten: wie Standardständer, Diagonalstreben, Querträger usw. Die Teile sind äußerst vielseitig und können schnell zu verschiedenen Strukturen (Plattformen, Türmen, Auslegern usw.) zusammengebaut werden.
Anpassung an komplexe Ingenieursleistungen: Es kann entsprechend den speziellen Anforderungen von Werften, Brücken, Bühnen usw. frei kombiniert werden und eignet sich besonders für geschwungene oder unregelmäßig geformte Gebäude.
3. Schnelle Montage und Demontage
Werkzeuglose Montage: Die meisten Komponenten werden durch Steck- oder Keilstifte fixiert, wodurch der Schritt des Anziehens der Schrauben reduziert und die Konstruktionseffizienz um mehr als 50 % gesteigert wird.
Leichtbaukomponenten: Bei einigen Designs werden hohle Stahlrohre verwendet, die sich bequem manuell handhaben lassen und den Arbeitsaufwand verringern.
4. Rundum-Sicherheitsleistung
Rutschhemmende Konstruktion: Komponenten wie Stahlgitterrost, Fußleisten und Durchgangstüren verhindern wirkungsvoll Stürze.
Stabiles Fundament: Der Fußheber und der U-Kopfheber können nivelliert werden, um sich an unebenes Gelände anzupassen und eine allgemeine Stabilität zu gewährleisten.
Komplettset: Diagonalstreben, Wandstreben etc. erhöhen die seitliche Verschiebungssicherheit und entsprechen internationalen Sicherheitsnormen (z. B. EN 12811, OSHA).
5. Wirtschaftlichkeit und Umweltfreundlichkeit
Geringe Wartungskosten: Durch die Rostschutzbehandlung wird der spätere Wartungsaufwand reduziert und die langfristigen Nutzungskosten sind niedriger als bei herkömmlichen Gerüsten.
Wiederverwendbar: Modulare Komponenten können für mehrere Verwendungszwecke zerlegt und wieder zusammengesetzt werden, wodurch Materialabfälle reduziert und dem Konzept des umweltfreundlichen Bauens entsprochen wird.
6. Breite Anwendbarkeit
Anwendungen für mehrere Szenarien: Es kann alles abdecken, von der Schwerindustrie (Öltanks, Brücken) bis hin zu temporären Einrichtungen (Musikbühnen, Tribünen).
Starke Kompatibilität: Es kann in Kombination mit Befestigungstyp, Schalenschnallentyp und anderen Systemteilen verwendet werden und verfügt über eine starke Erweiterbarkeit.
